Mô tả

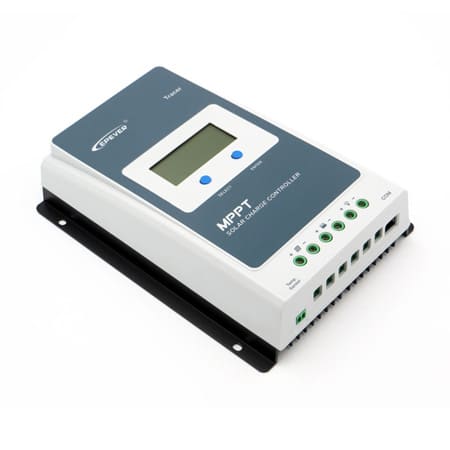

Bộ điều khiển năng lượng mặt trời Model: EL – SB (bộ điều khiển sạc năng lượng mặt trời MPPT)

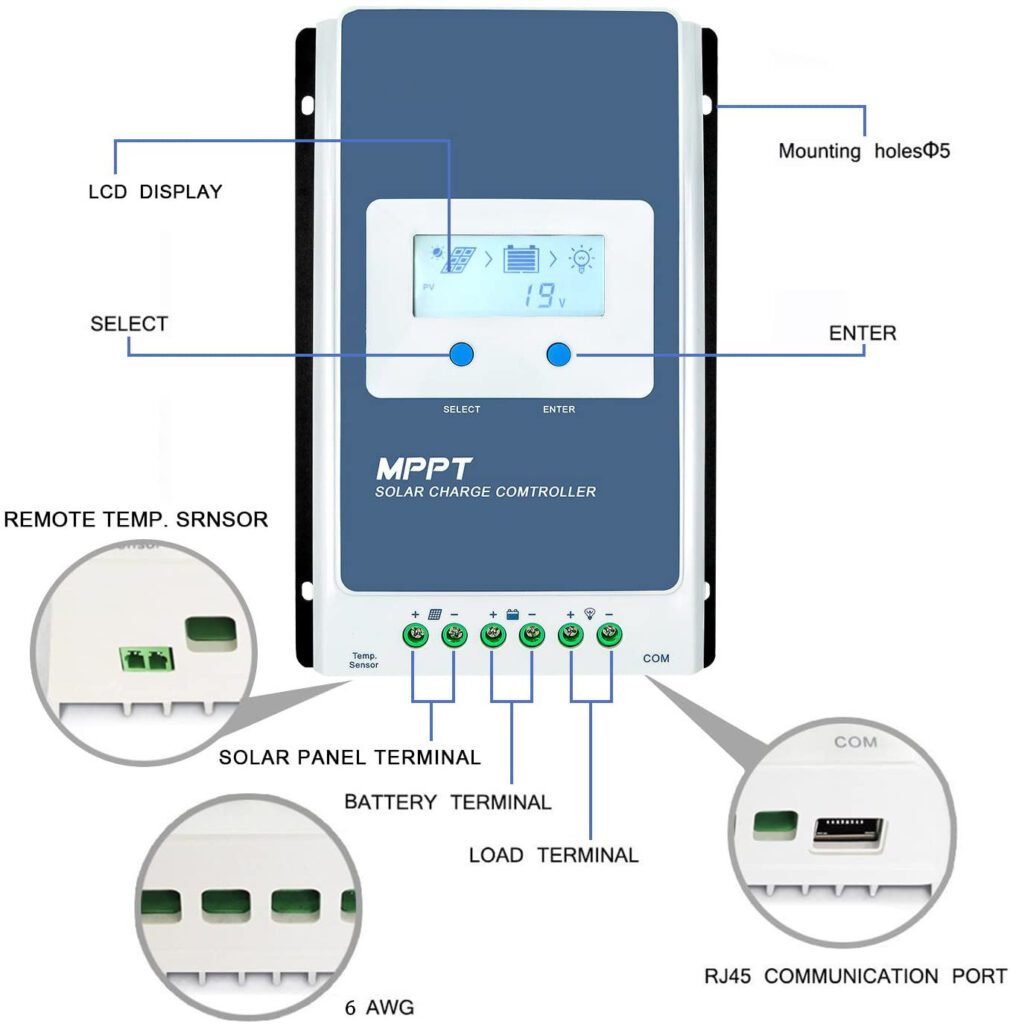

Sơ đồ mạch điện
Thông số bộ điều khiển sạc năng lượng mặt trời MPPT
| Điện áp định mức của hệ thống | 12/24VDC① Tự động | |||
| Dòng điện sạc định mức | 10A/20A | 10A/20A | 30A | 40A |
| Phạm vi điện áp pin | 8~32V | |||
| Điện áp mạch hở tối đa của PV | 60V②/46V③ | 100V②/92V③ | ||
| phạm vi điện áp MPP | (Điện áp pin +2V)～36V | (Điện áp pin +2V)～72V | ||
| Tự tiêu thụ | ≤12mA | |||
| Sụt áp mạch xả | ≤0,23V | |||
| Hệ số bù nhiệt độ | -3mV/℃/2V | |||
| Tiếp đất | Tiêu cực phổ biến | |||
| Giao diện RS485 | 5VDC/100mA | |||
| Thời gian đèn nền LCD | 60 giây (Mặc định) | |||
| Nhiệt độ môi trường làm việc | -25℃～+50℃ (100% đầu vào và đầu ra) | |||
| Phạm vi nhiệt độ bảo quản | -20℃～+70℃ | |||
| Độ ẩm tương đối | ≤95%, NC | |||
| Bao vây | IP30 | |||
| Kích thước (mm) | 172*139*44 | 220*154*52 | 228*164*55 | 252*180*63 |
| Kích thước lắp đặt | 130x130mm | 170x145mm | 170x164mm | 210x171mm |
| Kích thước lỗ lắp đặt | Φ5mm | |||
| Phần cuối | 12AWG (4mm2) | 6AWG (16mm2) | 6AWG (16mm2) | 6AWG (16mm2) |
| Cáp được đề xuất | 12AWG (4mm2) | 10AWG (6mm2) | 8AWG (10mm2) | 6AWG (16mm2) |
| Cân nặng | 0,57kg | 0,94kg | 1,26 kg | 1,65kg |
